活性炭載釕水解纖維素制山梨糖醇，山梨糖醇被大量應用在多種行業中和作為用于生物燃料生產的替代品。該多元醇可以通過兩個連續的反應獲得：纖維素水解產生葡萄糖，然后葡萄糖氫化成山梨糖醇，這意味著該過程需要兩種不同的催化功能。實際上，通常是采用由礦物液體酸(如H2 SO4或HCl)作為水解催化劑，并用在氫化反應。但是，由于液態酸具有腐蝕性且不能重復使用，因此被認為不是環保的選擇。穩定的酸性固體是一個很好的選擇，因為它們可以容易的從液體介質回收，減少其污染。因此，使用活性炭來當催化載體是一種很好的催化劑，可以代替液態酸以使工藝更環保。

　　活性炭催化水解原理

　　活性炭通過釕納米粒子的負載組成催化劑。我們選擇的活性炭是一種擁有豐富中孔的活性炭，為了增加碳酸度，分別通過磺化和氧化處理制備了兩種活性炭載體，稱為磺化活性炭和氧化活性炭。這些活性炭負載的釕催化劑的相對較高的中孔性預期將促進纖維素接近催化劑的表面，從而增強與活性部位，特別是催化纖維素水解的酸性部位的相互作用。

　　活性炭載釕催化劑

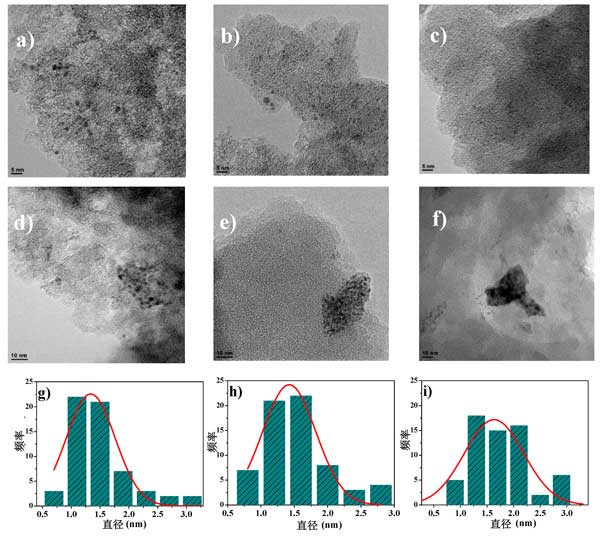

　　活性炭載釕催化劑獲得的TEM圖像如下。必須提到的是，盡管通常觀察到分散良好的釕納米顆粒(圖1 a–c)，但也發現了一些顆粒團聚(圖1d–f)，特別是在使用最氧化的活性炭載體。顆粒大小分布已在圖1g–i中以條形圖繪制，分別為幾種不同活化后的活性炭載體制成的催化劑平均顆粒大小分別為1.3、1.4和1.6 nm。一般而言，TEM數據表明，所用的浸漬方法成功地在活性炭材料上形成了小的釕納米顆粒(平均尺寸小于2 nm)，并且似乎隨著載體的氧化，其粒徑略有增加。這可以涉及到的釕前體的氧官能團的錨固，和它們的部分分解的還原熱處理期間的效果，這可能導致一些金屬燒結。

　　圖1：活性炭載釕催化劑的TEM圖像和釕粒度分布。

　　纖維素的催化轉化

　　關于幾種活性炭對纖維素水解的催化活性的測試中，可以了解到，纖維素的轉化率和對葡萄糖的選擇性取決于表面氧官能團的數量和類型。在該研究中，發現磺化活性炭載體可導致大量的纖維素轉化率和葡萄糖產率(分別為61%和52%)。但是，在釕催化劑的情況下，表面化學似乎具有相反的作用。如上所述，大量的氧官能團的存在可能導致釕顆粒的有效分散，這可能與較低的活性有關。此外，某些氧官能團(主要是酸性的氧官能團)可能通過金屬位點的輔助，通過將葡萄糖或山梨糖醇轉化為其他產物而直接引導至副產物的反應。此外，磺酸基團的存在雖然比例較低�？偠�言之，發現氧化處理的活性炭載釕催化劑可有效地提高C6多元醇(山梨糖醇和甘露糖醇)的生產，從而阻礙了副產物的產生。它顯示了對纖維素的一鍋法水解加氫的良好催化能力。

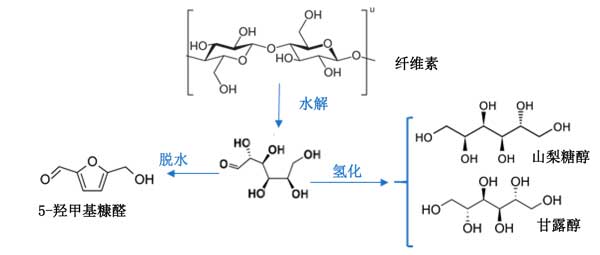

　　圖2：活性炭的反應和產物的示意圖。

　　從纖維素中所示產物的反應途徑的簡化方案在圖2展示。在空白試驗(無催化劑)中，纖維素轉化率為35%，并且形成了少量的葡萄糖和羥甲基糠醛。在用活性炭負載的釕催化劑進行的測試中，與空白實驗相比，纖維素轉化率顯著提高，并且山梨糖醇收率很高。這些數據中的實驗誤差低于5%。

　　活性炭載釕催化劑的測試中實現了纖維素水解為山梨糖醇的聯合水解�；腔�處理在活性炭表面上產生適量的氧官能團，并且輕微修飾了活性炭的多孔結構。另一方面，氧化處理導致表面官能團的重要發展，并且吸附容量顯著降低。此外，由于釕摻入過程，活性炭的表面官能團的數量和類型被改變。盡管進行了這些修改，三種催化劑的中孔體積仍然很高。釕納米粒子很小且分散良好，即使在空氣暴露于活性炭催化劑后，釕也以零價態存在約50%。

　　在相對溫和的反應條件下顯示出高纖維素轉化率和對山梨糖醇的非常好的選擇性。具有52%的纖維素轉化率和非常高的山梨醇選擇性(91%)。表面化學的差異似乎決定了所觀察到的催化行為的差異，盡管可以預見到大量酸性氧化官能團的積極作用，但這一結果可以得出結論，在含釕的活性炭催化劑中，此類基團可以催化形成副產物，并導致較低的選擇性。

　　測試的結果突出了活性炭催化劑在纖維素的一鍋法水解加氫中的性能，該性能超過了許多其他雙功能催化劑。而且，可以指出的是，催化劑制備和反應條件都可以被認為是經濟實用和環境友好的。

本文鏈接：http://m.xrmoju.com/hangye/hy924.html

查看更多分類請點擊：公司資訊    行業新聞    媒體報導    百科知識
